Системы вентиляции и кондиционирования воздуха в жилых и общественных зданиях

Система приточно-вытяжной вентиляции жилого одноэтажного здания представлена на рис. 1.

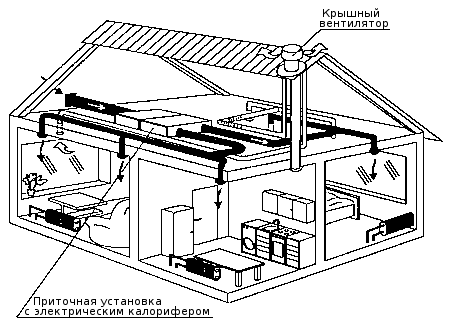

Рис. 1. Система приточно-вытяжной вентиляции жилого одноэтажного дома

Приточная вентиляционная установка служит для обеспечения необходимых санитарно-гигиенических норм воздуха в жилых помещениях и включает в свой состав:

• задвижку с подогревом на входе;
• комплект фильтров для очистки воздуха от пыли;
• электрический калорифер для подогрева воздуха в зимний период;
• вентиляционную установку с центробежным вентилятором и системой управления.

Все элементы приточной вентиляции смонтированы в едином звукоизолированном корпусе, который может быть установлен в любом техническом помещении (в данном случае на чердаке здания). Подготовленный воздух по сети воздуховодов поступает в обслуживаемые помещения через потолочные или стеновые распределительные устройства, снабженные жалюзийными решетками для регулирования расхода воздуха.

Вытяжная вентиляция также принудительная, с применением крышного вентилятора. По сети сборных воздуховодов загрязненный воздух из обслуживаемых помещений поступает в сборную шахту и выбрасывается вентилятором в атмосферу.

Все воздуховодные сети смонтированы в чердачном помещении, аналогично может быть решена система приточно-вытяжной вентиляции в зданиях, имеющих технические этажи или подвесные потолки, где также возможно скомпоновать воздуховодную сеть.

Система кондиционирования воздуха жилых помещений с применением сплит-систем представлена на рис. 2. Подробнее...

Система кондиционирования воздуха офисного здания с применением центрального кондиционера на базе чиллера-фанкойлов представлена на рис. 4. Подробнее...
